Ректификационная колонна, Дистиллятор, Пот Стилл. "Идол Эконом" , Кожухотрубник готовый комплект (кламп 2")

Описание

«Идол Эконом» - многофункциональный самогонный аппарат-перевертыш. Может использоваться как мощный дистиллятор, так и в качестве дефлегматора в составе бражной или ректификационной колонны с жидкостным или паровым отбором продукта. Таким образом, купив «Идол Эконом», вы можете получать полный спектр напитков, доступных для производства в домашних условиях – это и благородные ароматные дистилляты, и спирт-ректификат, и НДРФ (недоректификат) – максимально очищенный от промежуточных примесей продукт, сохраняющий вкус и запах исходного сырья.

Простота и надежность этой модели делают ее доступной даже для начинающих самогонщиков. Обилие дополнительных устройств позволяет наращивать функциональность системы по мере роста потребностей.

Аппарат изготовлен из пищевой нержавеющей стали марки AISI-304.

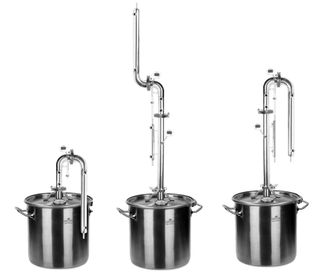

Аппарат представляет собой конструктор, который позволяет собирать его в трех комплектациях: пот стилл, бражная колонна (БК), ректификационная колонна (РК), что позволяет получать практически любые алкогольные напитки. Для получения максимально чистого спирта-ректификата потребуются царга 100 см. на СПН..

Аппарат «Идол Эконом» выпускается в двух вариантах соединения: кламповом соединении (1½") и (2”)  Данное исполнение обеспечивает меньшее гидродинамическое сопротивление прохождению воды, что облегчает использование автономного охлаждения и сокращает расход воды.

Скорость отбора и количество возвращаемой флегмы при укреплении или ректификации регулируется зажимом Гофмана. При необходимости узел отбора может быть модернизирован высокоточным игольчатым краном и клапном отбора.

Штуцер контроля температуры имеет внутренний диаметр 8 мм - можно использовать как обычный цифровой термометр, так и подключать высокоточные измерительные приборы.

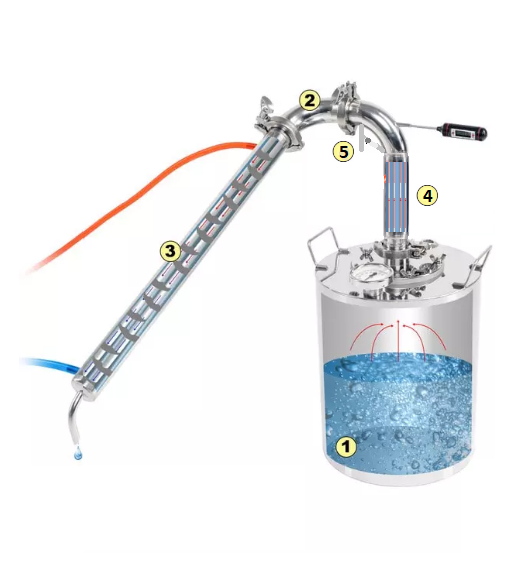

Пот Стилл

Режим нужен для быстрого получения спирта - сырца для последующей ректификации или дробной перегонки.

Благодаря совершенному холодильнику вы "выжимаете" из браги весь спирт с фантастической скоростью.

Просто включайте нагрев на максимум и получайте сырец со скоростью до 8 литров в час!

В этом режиме дефлегматор (4) выключен (подача воды не производится), на узел отбора (5) надета заглушка.

Дистилляция

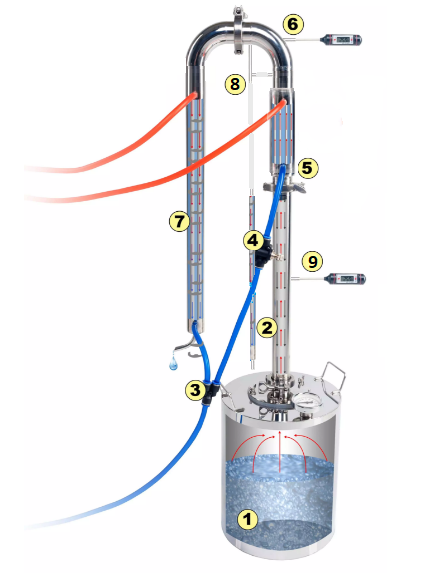

Брага заливается в перегонный куб (1). Самогонный аппарат подключается к водопроводу и ставится на плиту.

При нагревании браги спиртосодержащие пары поднимаются по вертикальной царге (2).

Через быстросъемный тройник (3) вода делится на два потока. С помощью позиционного крана (4) вы сами задаете температуру на первом контуре охлаждения для укрепления продукта.

Вы можете использовать укрепляющий дефлегматор (в комплекте, принцип водяной рубашки) или барьерный холодильник (приобретается отдельно, трубчатый), в зависимости от своих предпочтений. Изменяя поток воды в контуре (5), вы добиваетесь того, что спиртовые пары конденсируются и скатываются вниз по царге в виде флегмы, которая переиспаряется. Происходит режим укрепления.

Достигая температуры 86-93 градуса, которую вы унаете благодаря "цифровому термометру"(6), очищенный спиртовой пар попадает в усовершенствованный "трубчатый" холодильник (7) (см ниже о конструкции), где конденсируется, а затем выходит через трубку сбора в виде спирта.

В процессе перегонки и отделения "голов" и "тела" спирта "хвосты" в виде барды остаются на дне перегонного куба.

Ректификация

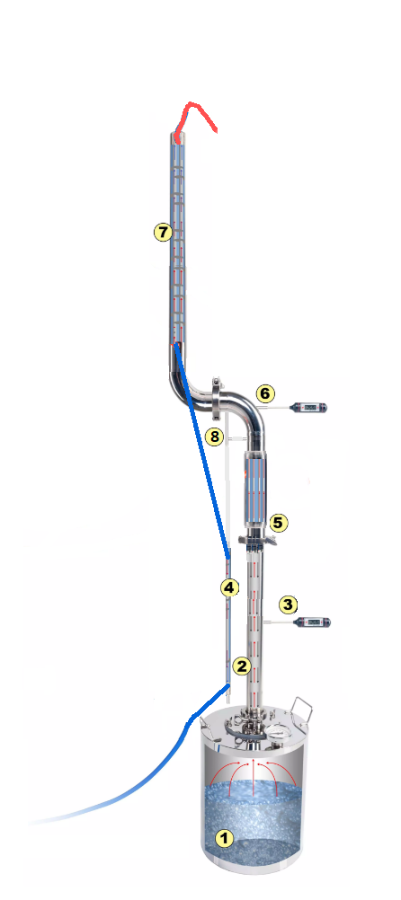

При ректификации спирта-сырца спиртовые пары из куба (1)

поднимаются по царгам (2) в основной холодильник. В куб заливаем

спирт-сырец

В куб и в нижнюю царгу вставлен цифровой термометр.

Водяные шланги к мини-дефлегматору не подключены. К трубке узла

отбора (8) по жидкости подключен силиконовый шланг с зажимом

Гофмана (силиконовый шланг должен доставать до приемной

емкости). Холодная вода подается к основному холодильнику (7)

(дефлегматору) через дрп. холодильник (4) шлангом. Горячая отводится из

верхней части холодильника через красный шланг в слив.

В основном холодильнике пары конденсируются и конденсат

стекает вниз в узел отбора по жидкости и к трубке, через которую

осуществляется возврат флегмы обратно в царги. Происходит

переиспарение на насадке СПН, благодаря чему продукт очищается и

укрепляется.

Получаемый продукт-спирт 96,6%

С помощью зажима Гофмана мы можем регулировать скорость

отбора продукта от покапельного (отбор голов) - до максимального.

Тем самым мы можем регулировать крепость продукта (больше

открытие зажима Гофмана - меньше крепость продукта и наоборот).

Мы можем регулировать так называемое флегмовое число – это

соотношение отбираемого продукта к возвращаемому в царги.

Для уменьшения общей высоты конструкции основной

холодильник можно наклонить.

Угол наклона холодильника должен

быть положительным 15-25 градусов (то есть он должен смотреть

вверх).
