Ректификационная колонна, Дистиллятор, Пот Стилл, НБК. "Идол Трансформер", Кожухотрубник + Димрот готовый комплект (кламп 2")

Артикул: 1324

34790 руб. 30000 руб.

В корзину

Комплектация


1. Царга 50 см. утепленная

2. Царга 100 см. со штуцером и гильзой под термометр утепленная

3. Холодильник кожухотрубный охолождающая поверхность 40 см. внутри 4 трубки d 14 мм. длинна всего холодильника 45 см.

4. Дефлегматор Димрот однорядный, внутри трубка d 8 мм. длинной 3 м. длинна всего дефлегматора 20 см.

5. Дефлегматор кожухотрубный охолождающая поверхность 10 см. внутри 4 трубки d 14 мм. длинна всего холодильника 10 см.

6. Отвод  со штуцером и гильзой под термометр

7. Тройник при дистилляции выполняет роль отвода

8. Узел возврата флегмы / браги

9. Узел промежкточного отбора

10. Доохладитель

11. Заглушка глухая

12. Заглушка с одним штуцером

13. Заглушка с двумя штуцерами (один Г-образный)

14. Хомуты 8 шт с прокладками

15. Игольчатый кран на отбор

16. Тройники для шлангов 2 шт

17. Кран для уровня подачи воды на дефлегматор

18. Шланг ПВХ в оплетке длинна 5 м. (стенки 3 мм. не перегибается) d 10 мм.

19. Шланг силиконовый d 8 мм. длинна 2 м)

20. Термометр цифровой 2 шт

Высота зависит от сборки комплекта но не более 190 см.

Вес комплекта 9 кг.


Многофункциональный аппарат для производства дистиллята и спирта


1. В режиме Пот стилл подсоединяем кожухотрубный холодильник. Газ поступает в верх конденсируется и выходит в спирт сырец. Пот стилл можно собрать тремя способами... Просто кожухотрубный холодильник или дополнительно через тройник подсоединить дефлегматор Димрот. Ещё есть вариант соединить кожухотрубный холодильник и Димрот. Основной кожухотрубный холодильник утилизируют до 7 кВт. Если собрать Пот стилл как показано на рисунке из холодильника кожухотрубного и дефлегматора можно утилизировать до 15 кВт. Выход спирта сырца на 3 кВт 5-6 л./час.


2. Непрерывная бражная колонна. Как показано на рисунке 2 собираем конструкцию. Для этой конструкции дополнительно нужно купить насос для подачи браги регулируемый. После того как вода в кубе начнет испаряться и пойдут первые капли из холодильника нужно подать брагу в дефлегматор. Насосом брага подается в низ дефлегматора далее там нагревается пройдя по змеевику Димрота и сбрасывается в царгу через узел отвода флегмы в нашем случае браги. В царге брага на насадке (желателен тарельчатый шампур) начинает барботирование отдавая спирт, далее вся барда от браги стекает в нижний узел отбора и утилизируется.


3. Дистилляция. Газ поступает вверх через дефлегматор Димрота или кожухотрубный по двум отводам проходит в кожухотрубный холодильник и конденсируется. В дефлегматор подача воды регулируется краником, благодаря этому можно устанавливать разную спиртуозность дистиллята на выходе. Дефлегматор Димрота не даст проскочить сивухе в отбор.


4.Ректификация вариант "Голова Никсона". Газ из куба через царгу поступает вверх, конденсируетсяв в дефлегматоре Димрота  (или можно пристегнуть кожухотрубный) и стекает в чашку узла отбора, если в заглушке прямой штуцер прекрыт игольчатым краном, то как только чашка наполнится на 10 мм флегма начинает стекать в Г-образный штуцер и по штуцеру через силиконовый шланг в узел возврата флегмы обратно царгу.


5. Ректификация вариант "Клюшка". Данный вариант мало чем отличается от варианта "Голова Никсона" с той лишь разницей что тройник ставится поперёк и дефлегматор можно наклонить. Такой вариант будет интересен для тех у кого в помещении низкие потолки но требуется дополнительно купить отвод.


6. Ректификация вариант с отрицательным углом наклона. В этом варианте дополнительный холодильник можно не применять. Флегма и так стекает холодная. На конец холодильника подсоединяем заглушку с двумя штуцерами один из которых Г-образный. К Г-образному штуцеру подсоединяем тройник, оставшиеся два конца тройника соединяем один с узлом возврата флегмы, второй на отбор.


7. Классическая схема ректификации.

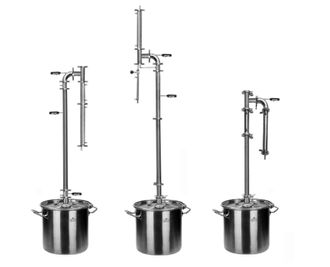

Как видим данный аппарат подразумевает абсолютно все варианты выгонки дистиллята и получения спирта. Приобретая данный аппарат его не нужно модернизировать в нём собраны все основные части для самогоноварения. Всё оборудование пристегивается соединением Кламп 2. В данной конструкции показаны только 7 основных вариантов сборки аппарата, а если приложить немного фантазии этот трансформер можно собирать  как угодно. Главное все детали пристегиваются и отстегиваются. Также аппарат можно дополнить диоптром, арoma - корзиной и т. п.  на соединениях Кламп.
